可用于安装圆柱体外形的光机元件~

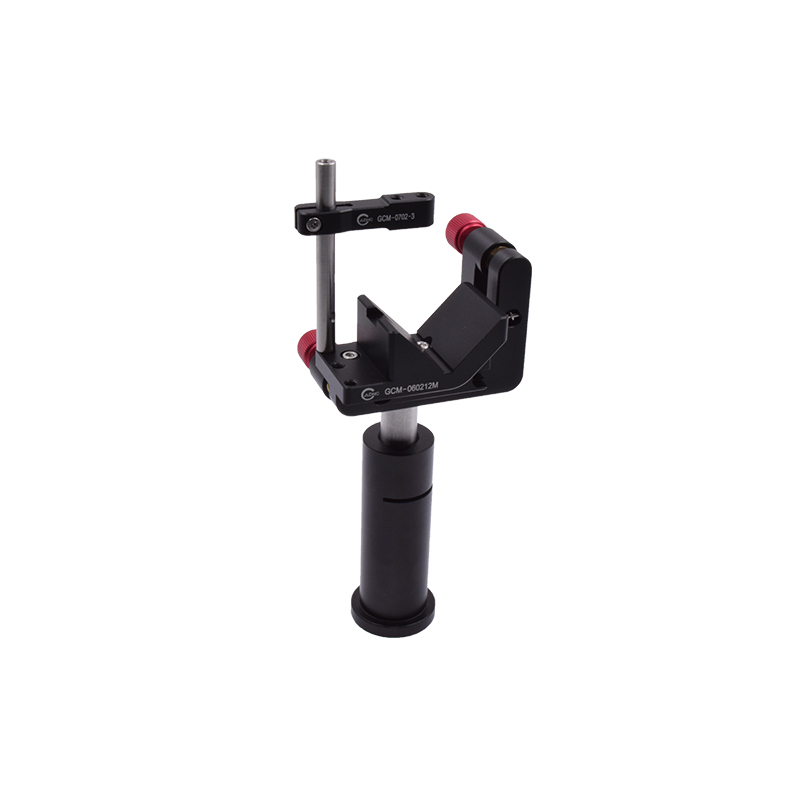

GCM-06021系列二维可调式V形夹持架
 |
♦ 产品介绍

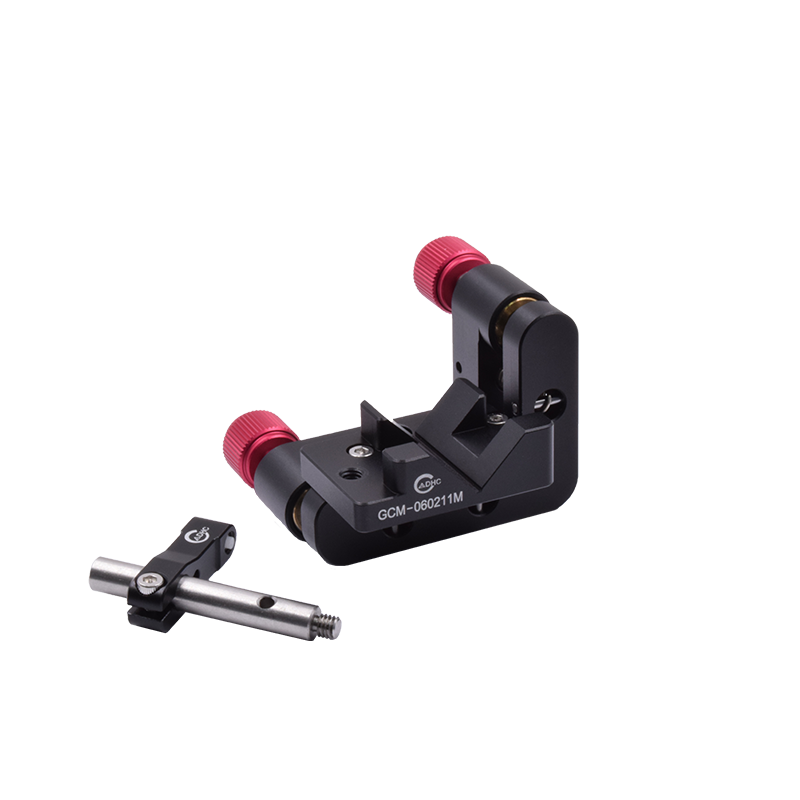

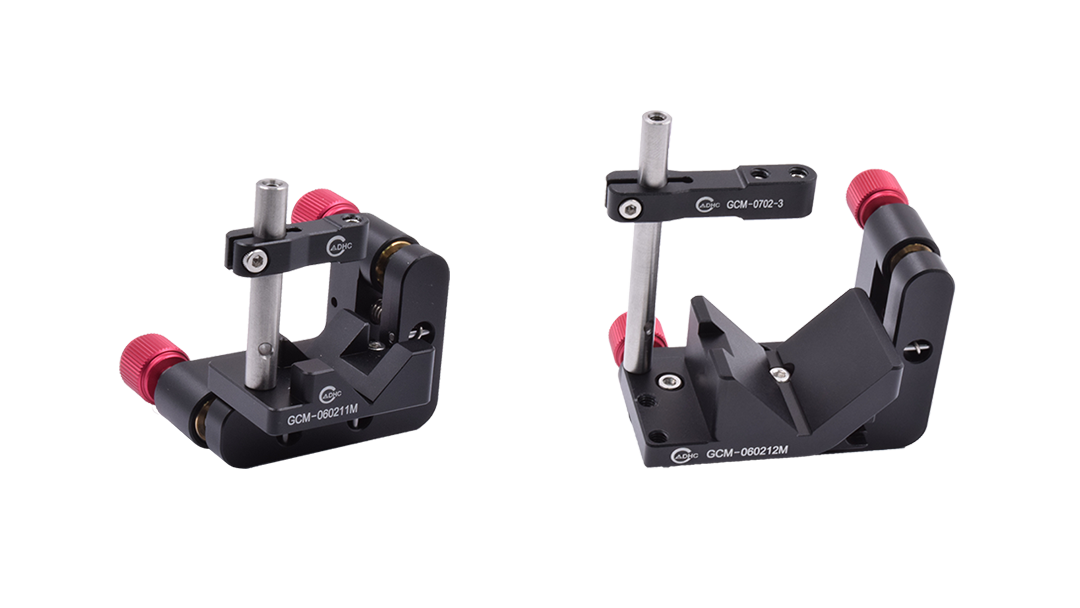

GCM-06021xM系列V形夹持架用于安装圆柱体外形的光机元件，提供外径范围2-22mm和7-42mm两种夹持规格。通过附带的压杆固定元件，通过两个M6×0.25高精度调节器实现俯仰和偏摆±4°的二维调节。
 |
 |
夹持架背板上设有一个带M6内螺纹的沉头孔，可直接连接光学接杆或使用附带的M4螺钉进行安装。
 |

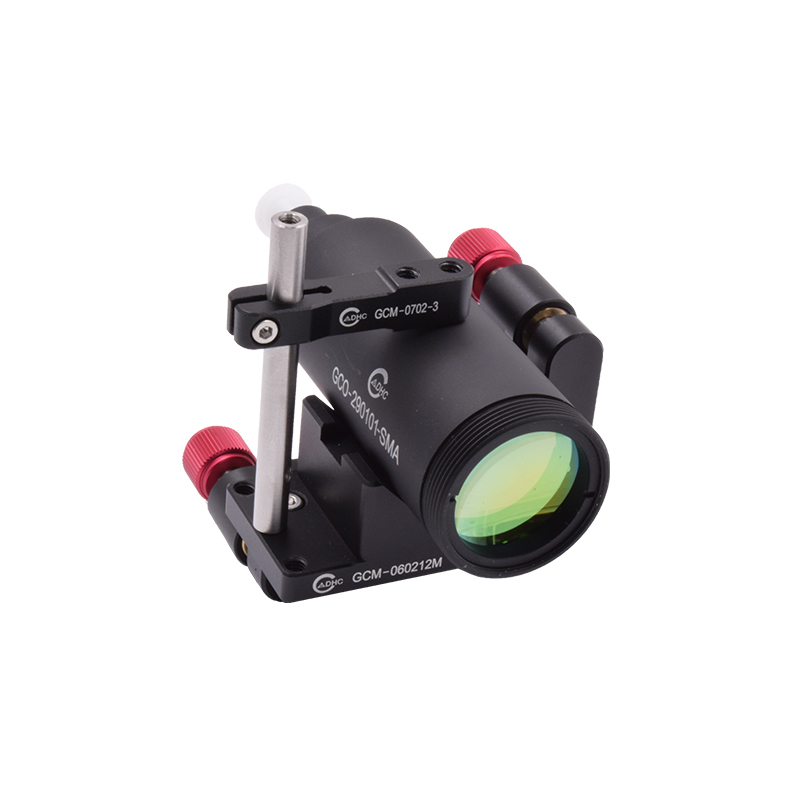

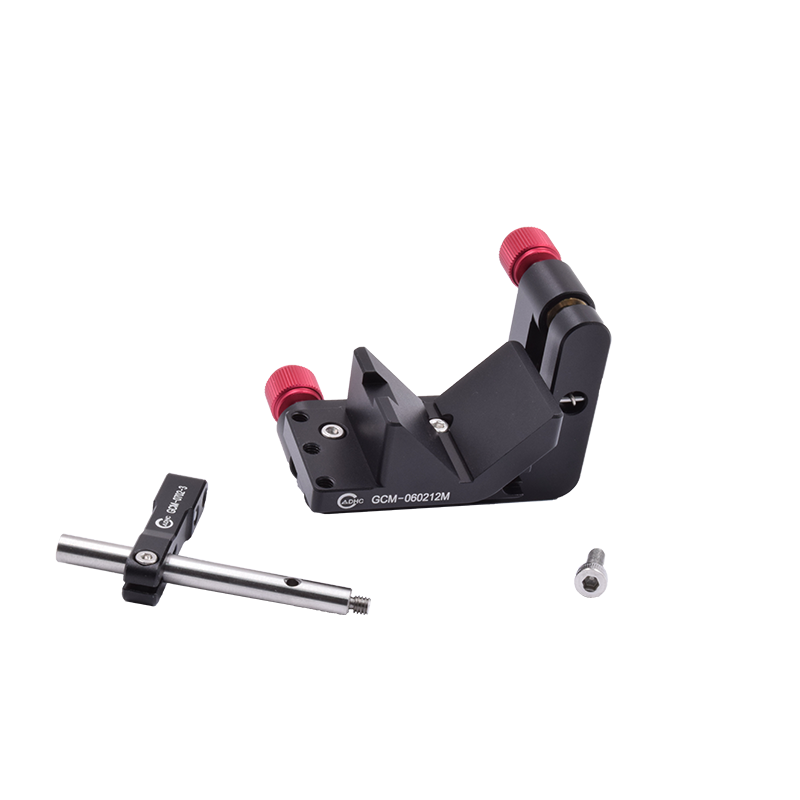

附带的压杆为可拆卸式结构，其中GCM-060212M压杆有三处安装孔位，用户可根据情况自行调整。使用压杆固定元件时，先上下调节压杆至轻压被夹持元件的外圆，拧紧压杆侧面的锁紧钉初步固定。若需进一步压紧元件，调节压杆顶端尼龙头顶丝即可。
 |

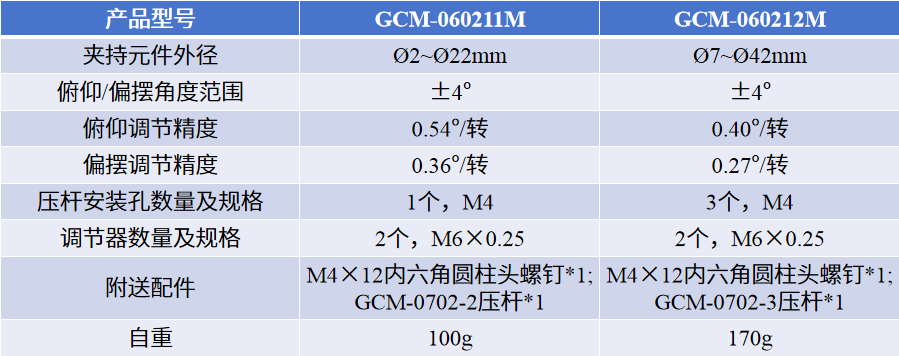

♦ 参数规格
 |
♦ 搭配产品
 |
 |

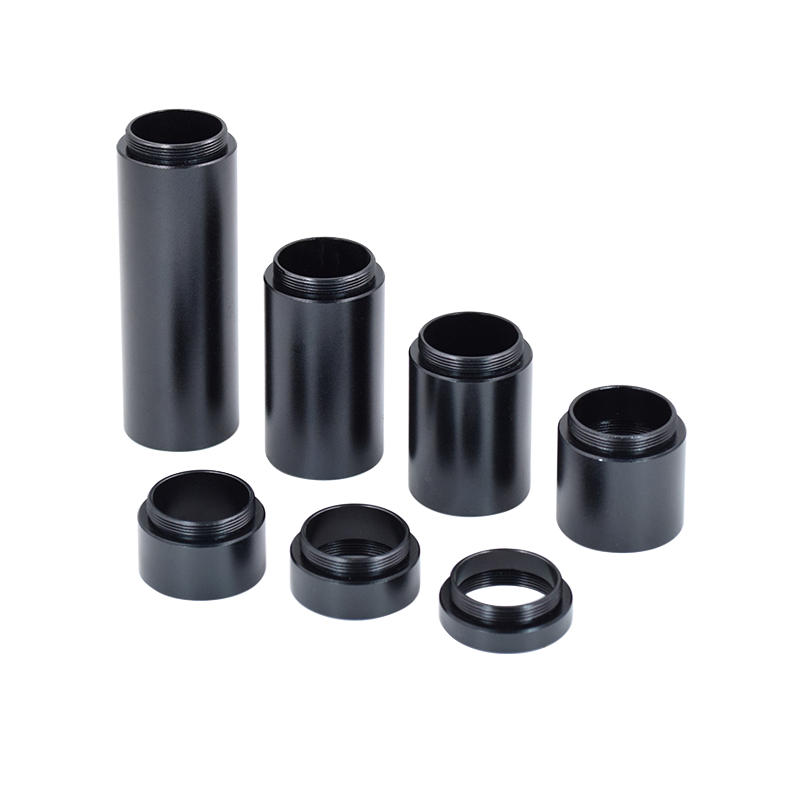

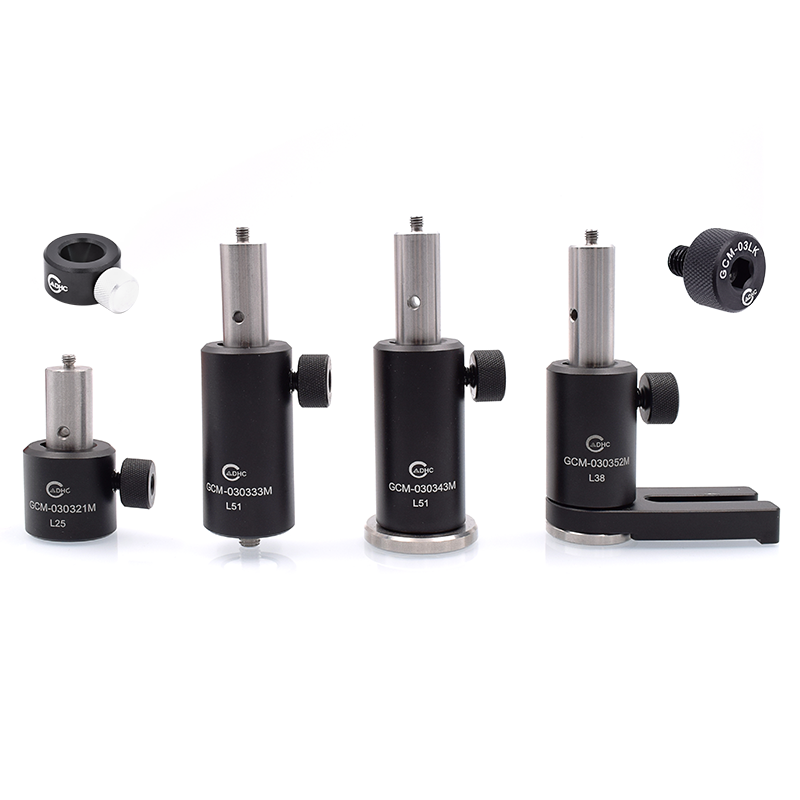

| 透镜套筒 | 支杆及调节支座 |
大恒光电产品将持续更新，欢迎您提出宝贵意见~
