衰减效率＞99.8%！激光衰减棱镜对

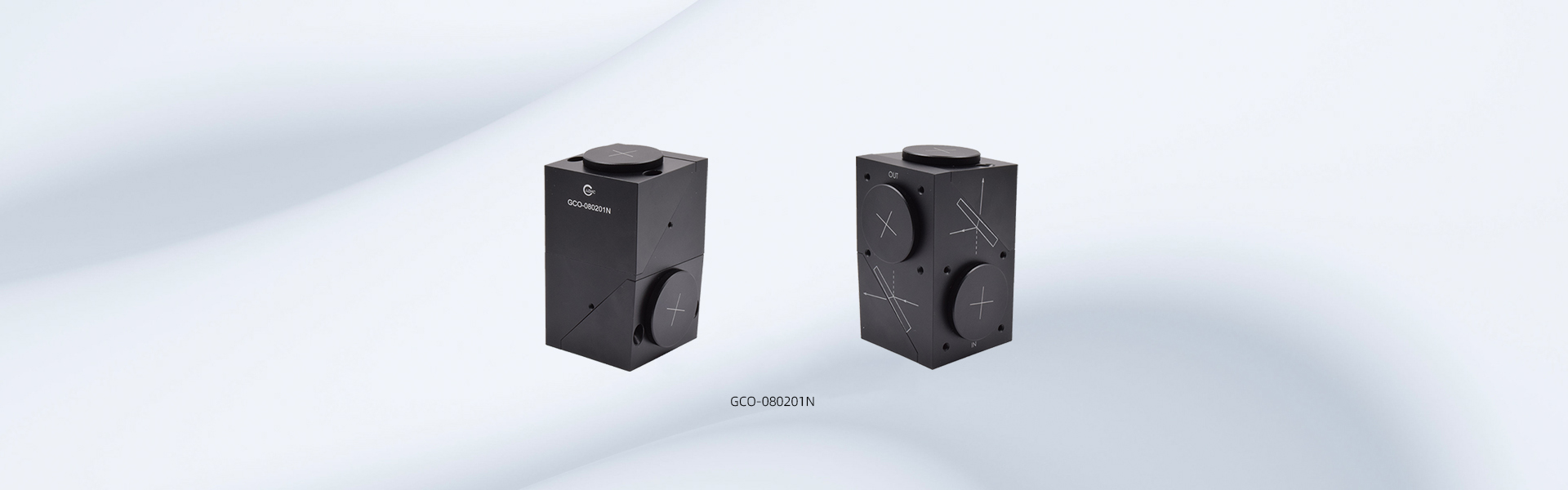

GCO-080201N激光衰减棱镜对

♦ 产品介绍

GCO-080201N激光衰减棱镜对采用两片正交放置的光楔完成对入射激光的有效衰减，特别适用于光束分析或测量装置前端的功率衰减。衰减器不改变光束原有的形状，大小以及偏振状态。光楔不镀膜，两次反射后的激光束可以获得接近30db的衰减效率，可承担接近200w的强光入射而不造成器件的损伤。

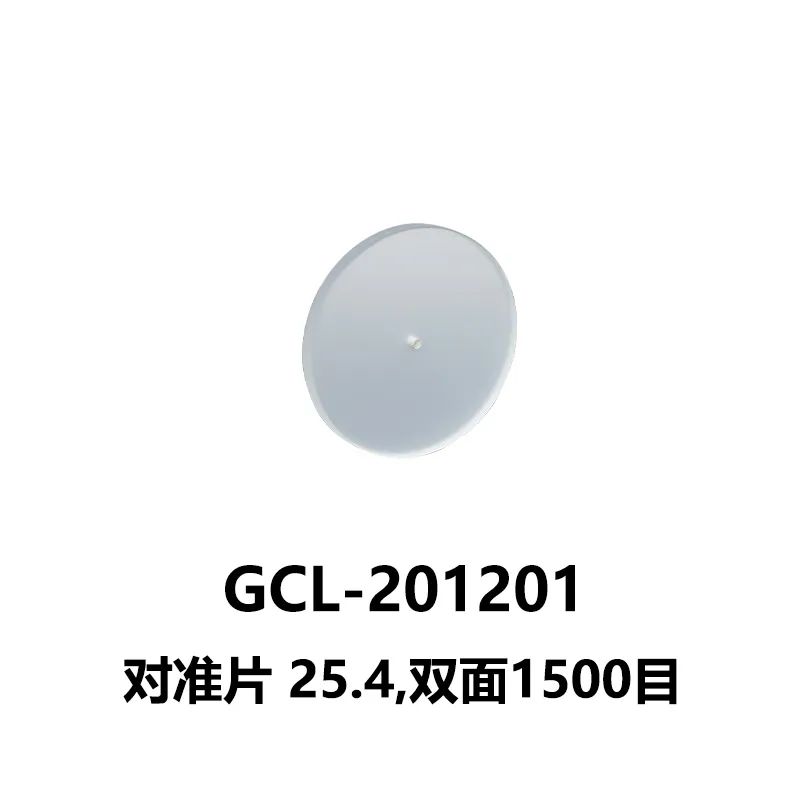

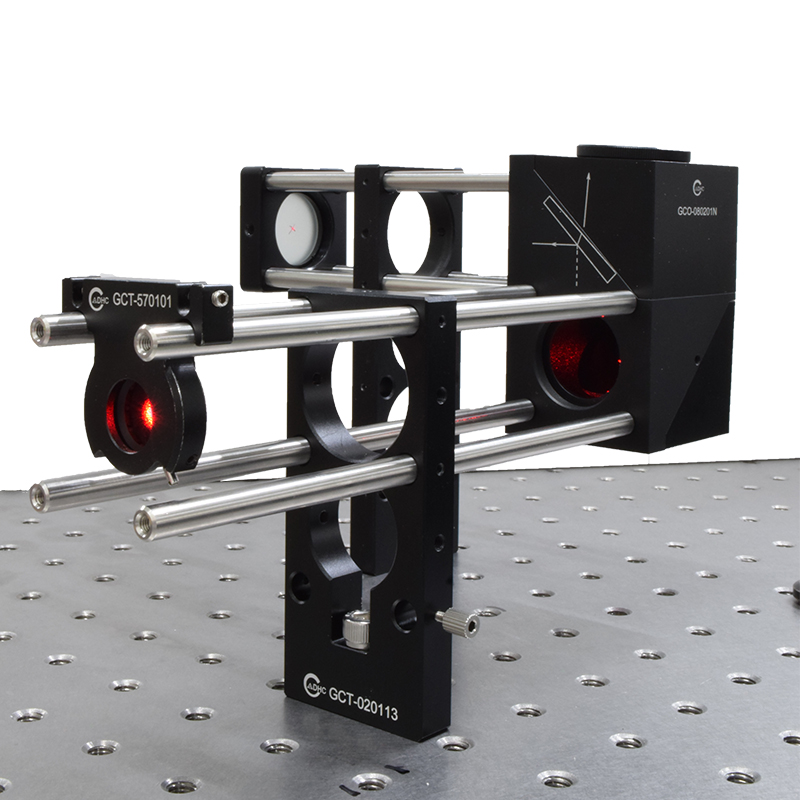

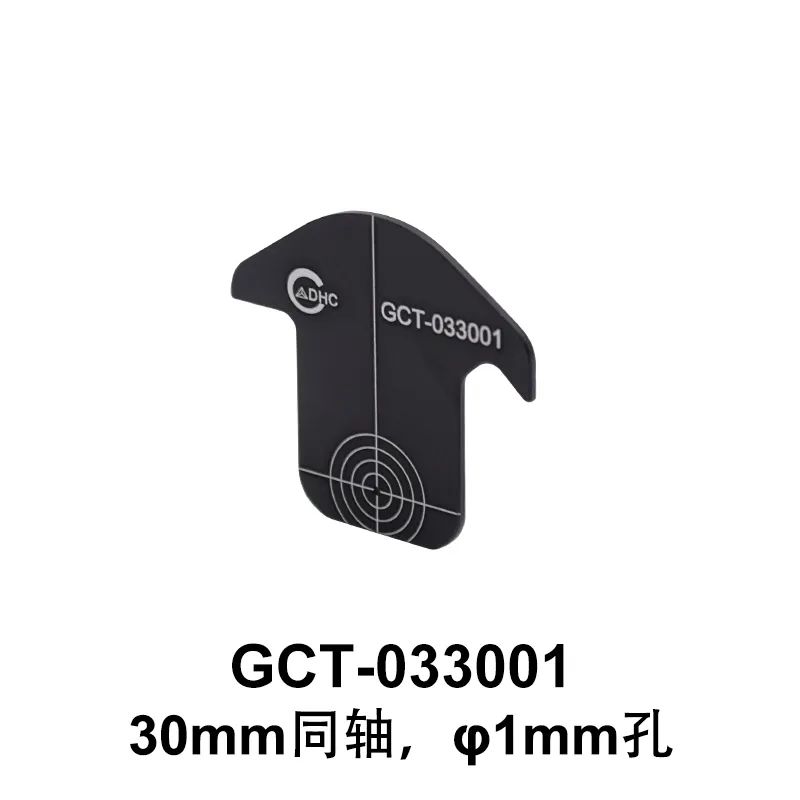

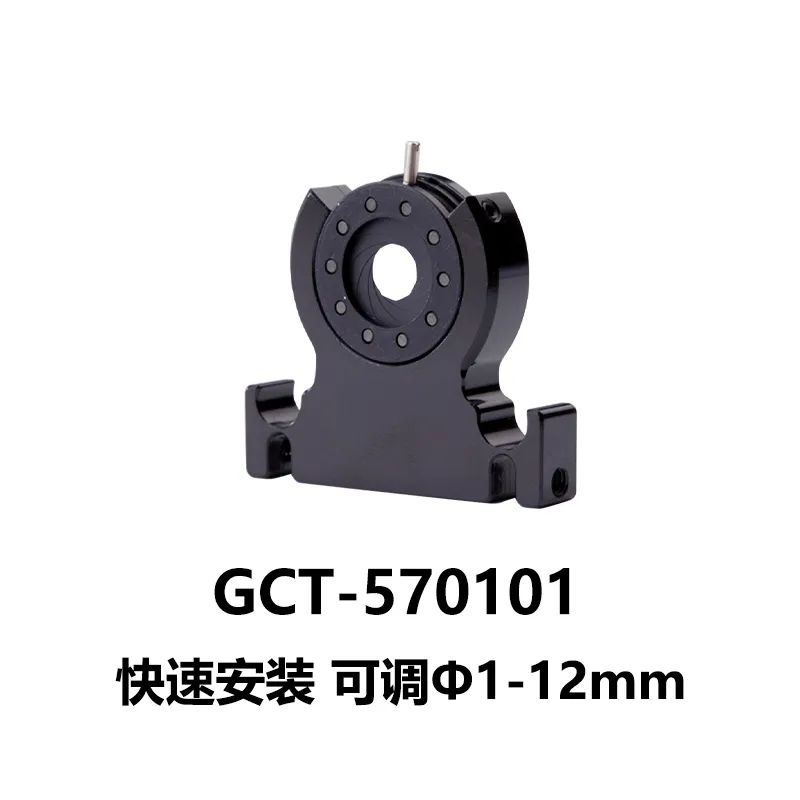

衰减器的入光孔和出光孔均设置有SM1螺纹，可使用SM1锁圈安装GCL-201201对准光阑，来完成光路调试，调试过程应在低功率状态下进行。入光和出光面也设有间距30mm的M3螺纹孔，可接入30mm同轴系统，如下图所示。在同轴系统中，可采用GCT-570101快拆光阑或GCT-0330系列对准片进行光路调试。

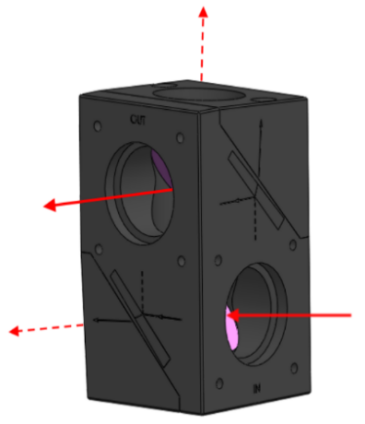

衰减器设置有逃逸口，大部分强激光将透过光楔从逃逸口输出，如下图虚线所示。从逃逸口输出的光束强度较高且输出方向与入射光轴有一定走离，应配套使用光束终止器进行收集，避免后续传输失控，引起其它伤害。

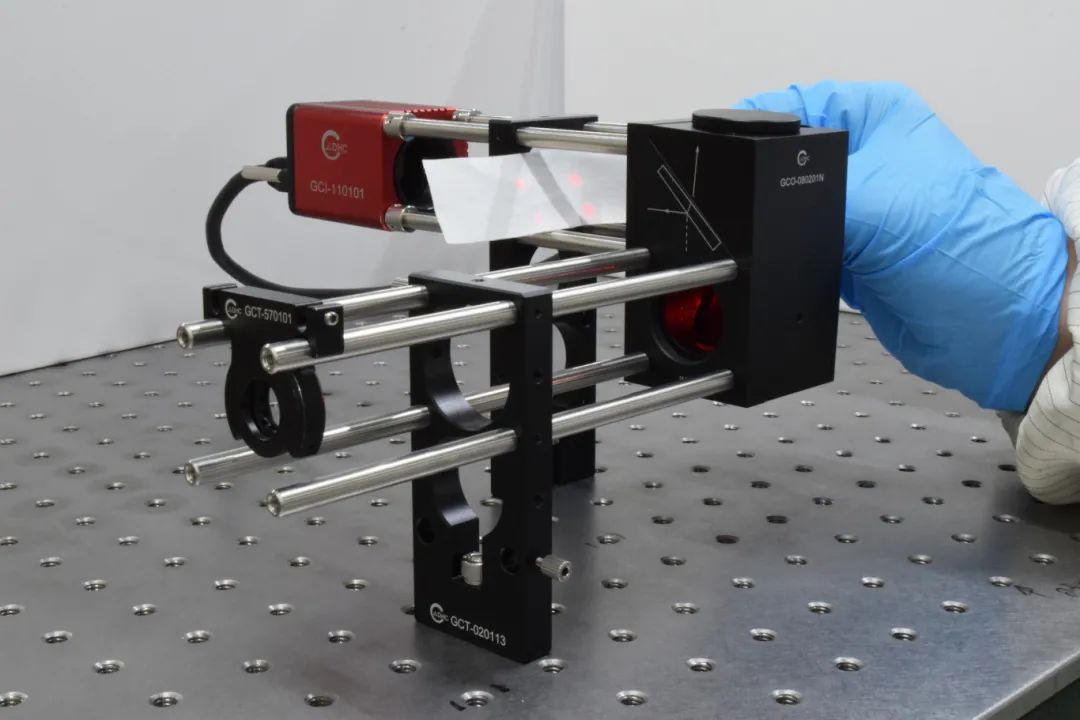

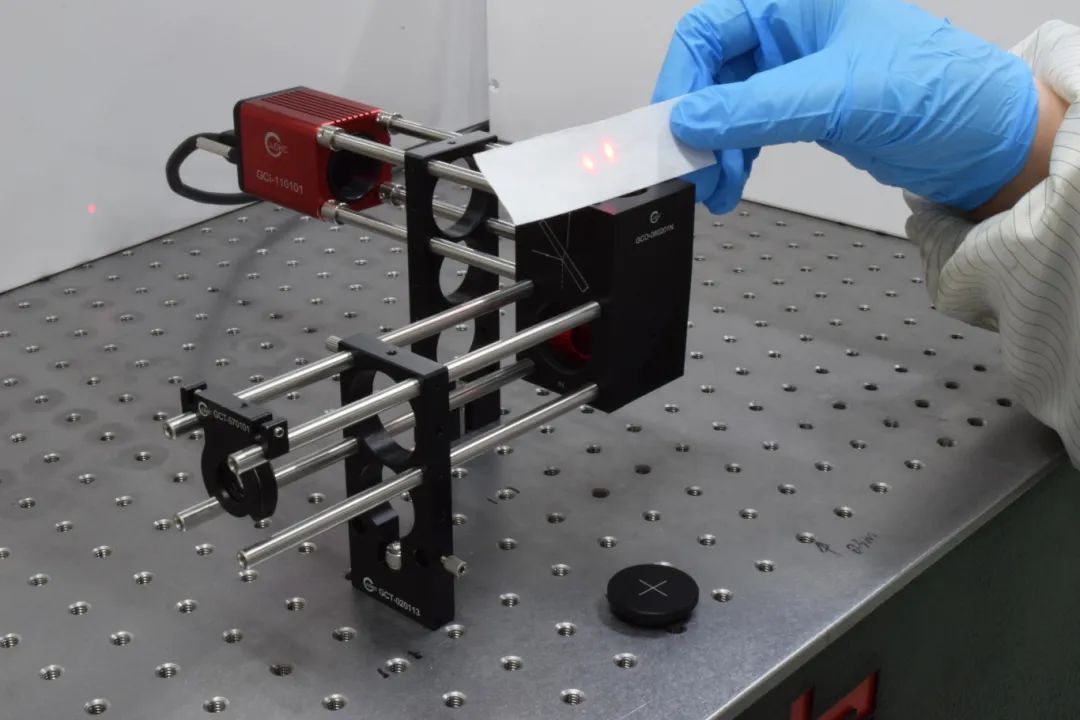

在光路对准过程中，由于楔片后表面仍有部分剩余反射，致使出光口以及两个逃逸口均有多个出射光点（如下两张图所示），为了保持出射光束较好的偏振度以及光斑质量，在出光口应注意甄别目标光斑。

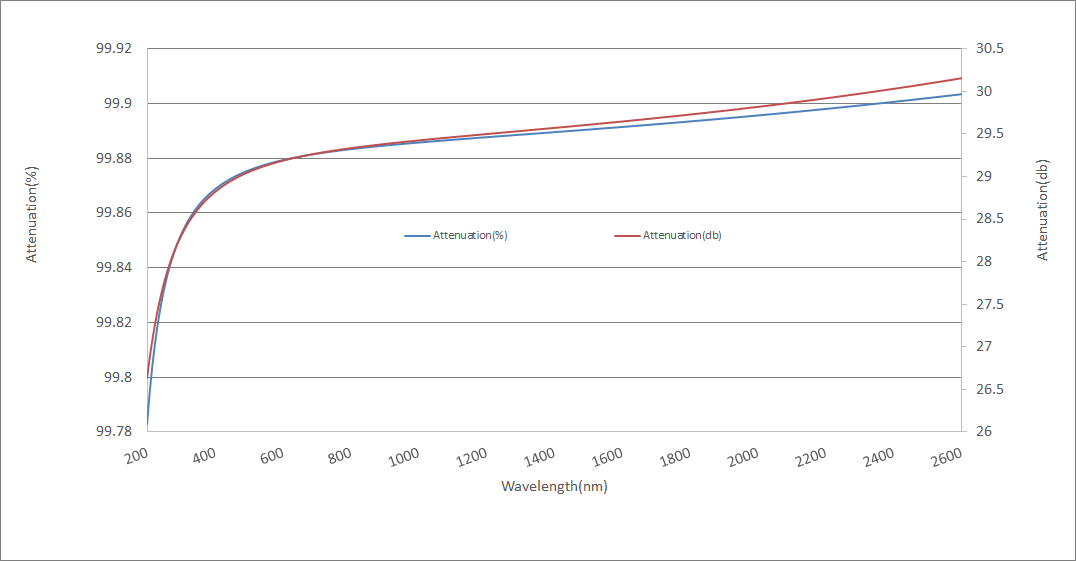

GCO-080201N衰减器未镀膜，在较宽的波段范围内具有稳定的衰减，详细曲线请见下图：

♦ 安全提示

衰减器用于高强度激光条件下时，由于激光的危险性，请尤其注意逃逸光的出射方向。一般情况下，应根据入射激光的强度选择适合的光束终止器对逃逸光束进行拦截，并注意光束终止器的安装需稳固有效，不会随意翻倒或改变位置，操作者应佩戴有效的激光防护眼镜。

♦ 参数规格

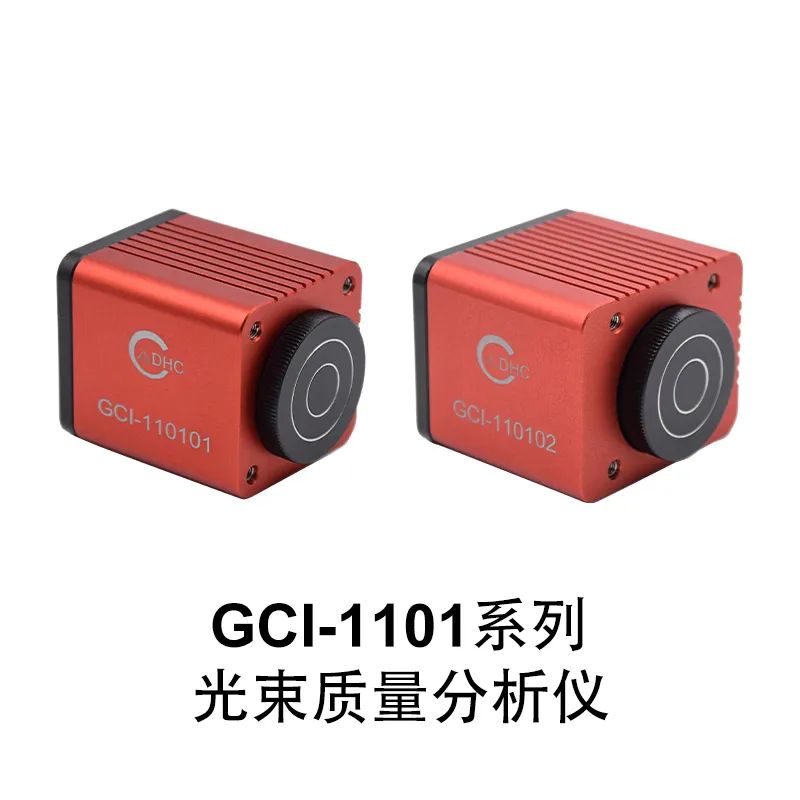

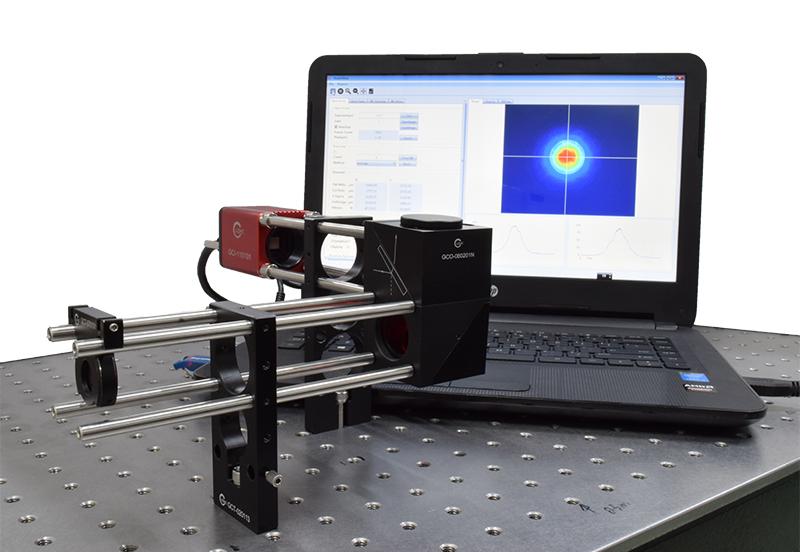

♦ 搭配产品

大恒光电产品将会持续更新，欢迎您提出宝贵意见~
